Je suis actuellement en train de réaliser ma pico électrique en 100L.
Et autant, je n'ai pas spécialement de problème pour la conception des cuves (merci au forum ).
Autant la conception du coffret électrique est plutôt flou
Ma pico est constitué de 2 cuves (matière et ébu) avec 2 résistances (3.5 et 2.5 kw) chacune.
Ma salle de brassage est proche de mon tableau électrique, je voulais donc installer une prise juste à côté et brancher le coffret avec une rallonge.
Et le premier problème : qu'elle prise prendre ?

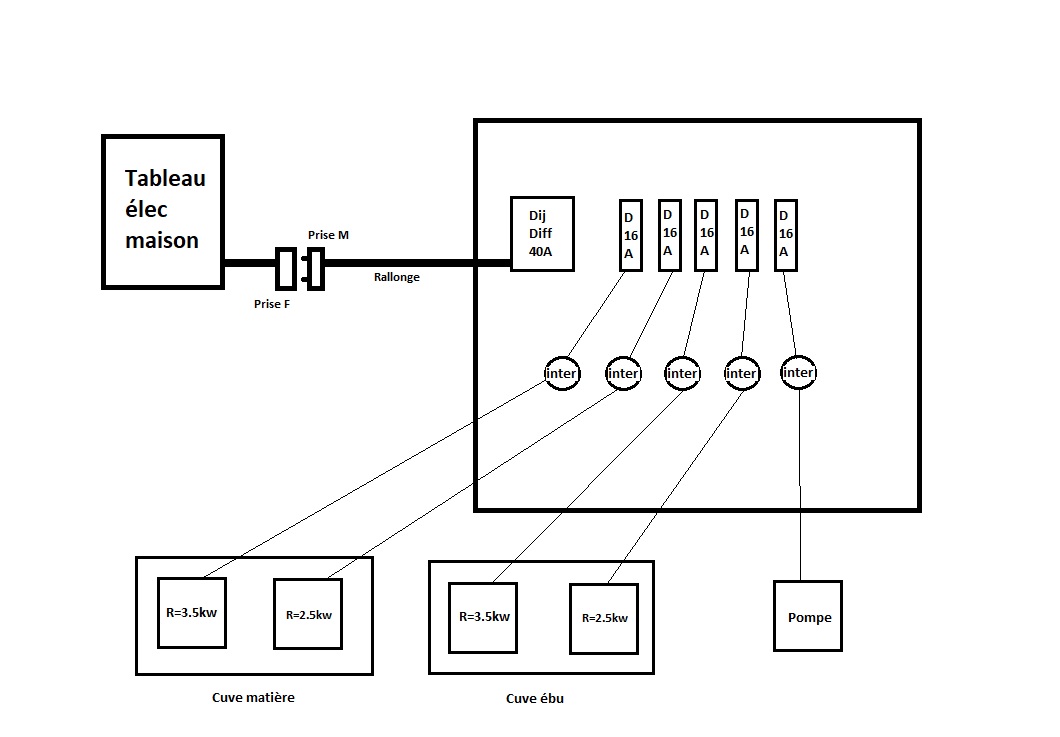

Ensuite je souhaite contrôler mes résistances en direct sans passer par un PID, donc j'ai réalisé ce schéma. Est-il correcte ?
Je voulais juste installer un interrupteur entre le disjoncteur et la résistances pour ne pas utiliser le disjoncteur comme interrupteur.
hello
et bien si tout fonctionne en même temps non ce n'est pas bon, 40A est insuffisant, il te faut 50A (sans la pompe)
mettre une prise n'est pas non plus une excellente idée, mais rajouter des départs sur ton tableau serait mieux. Les fils doivent être en 16mm² ce qui commence à faire beaucoup.
Le différentiel existe déjà sur ton tableau, pas la peine d'en rajouter un.
Vérifie ton compteur aussi, il peut se retrouver trop juste.
petite remarque aussi au niveau des interrupteurs, regarde bien leurs capacité maximale au niveau de l'ampérage.
il se pourrait qu'il reste collé si il ne sont pas bien dimensionné.
En bouteille : trappiste, IPA Citra
En fermentation : Baltic Porter
en projet : blonde pimenté
Mon équipement : 2 Maishfest 35 l plus 5 seaux 30 l. 1 moulin 3 rouleaux motorisé. Hop spider - capsuleuse de table - sac Klarstein. pompe de recirculation - densimètre - réfractomètre. et tout le petit matos obligatoire.
D'après ton schéma , si tu ne fais fonctionner qu'une seule cuve , tu vas déjà tirer 6Kw sur une prise….. çà va péter Colonel ! Regarde sur la toile , avec ton installation , il te faut faire une ligne directe en 6mm2 comme si tu voulais installer des plaques de cuisson électriques protégées par un disjoncteur dédié de 32 A. De plus électricité et eau , prévoir une bonne prise de terre. Bon courage l'Ami.
Travaillant dans le milieu de l’électricité et propriétaire d'une pico 100L électrique, je vais pouvoir t'aider.
On est d'accord que tu ne vas pas utiliser les deux résistances simultanément. Il faut donc se baser sur la plus grosse soit 3.5kW. Pour info, ça va être un peu juste pour 100L. Perso, je suis avec 2 resistances 5.5kW et c'est bien.
Admettons qu'on reste avec les résistances que tu as choisies, tu peux te brancher sur n'importe quelle prise domestique chez toi protégée par un disjoncteur 16A (le standard).
Concernant les interrupteurs, ça va te revenir bien plus cher qu'un PID + SSR et surtout c'est stupide. L'intérêt de l’électrique, c'est justement que la température se régule seule. Si c'est pour passer son temps à allumer et éteindre, autant rester sur du gaz bien moins cher.
oui les interrupteur sont cool et supporterons la charge mais HKou a raison, passe plutôt sur de la régulation tous électrique
l'investissement n'est pas beaucoup plus cher.
je suis moi mémé en train de la réaliser.
En bouteille : trappiste, IPA Citra
En fermentation : Baltic Porter
en projet : blonde pimenté
Effectivement, si les deux cuves ne tournent pas en même temps, c'est plus simple.
Chez moi c'est comme ça. Par contre je rejoins l'avis des copains, mets des pid, une fois calibrés c'est le pied, et en plus, cela sera moins cher car tu pourras mettre une seule 5,5kW par cuve.
Si tu veux mettre des interrupteurs, il faudra mettre des contacteurs car tu ne trouveras pas d'interrupteur qui tienne ce courant, ou alors ils seront abusément chers, et auront une durée de vie minuscule.
Par contre, si je peux donner mon avis : fais une 3ème cuve pour produire l'eau chaude.
A la maison, je remplis la cuve la veille, et ça chauffe à 90°C pendant la nuit (heures creuses en +). Le matin, y'a plus qu'à prendre de l'eau chaude, la diluer avec de la froide pour atteindre pile la température d’empâtage, et brassage direct
Merci pour ton retour. Concernant les résistances, il y a 2 résistances par cuves qui vont fonctionner en même temps (soit 6kw par cuves).
Donc d'après ce que j'ai lu sur le forum et ce que tu me dis, cela suffira.
La raison pour laquelle je ne souhaite pas utiliser PID+SSR est que je n'aime pas trop l'idée de ne pas contrôler (avis perso bien sur). A voir comment cela évolue.
Et puis avec l'inertie, une fois le palier atteint je n'ai pas besoin de toucher les résistances.
Dernière point que tu soulève est le prix. Et en me basant sur canard, PID+SSR+Dissipateur 45 euros en plus par résistance. Si j'ai bien compris.
Avec deux résistances, il te faut deux inter et deux contacteurs.
Perso même avec des prix pro, je tombe pas en dessous des 20 euros par contacteur (de qualité)
Avec le ssr, tu peux toujours imaginer un inter de "forçage" pour activer le ssr en permanence, ou un inter en série avec la sortie du pid, pour couper le pilotage.
).
