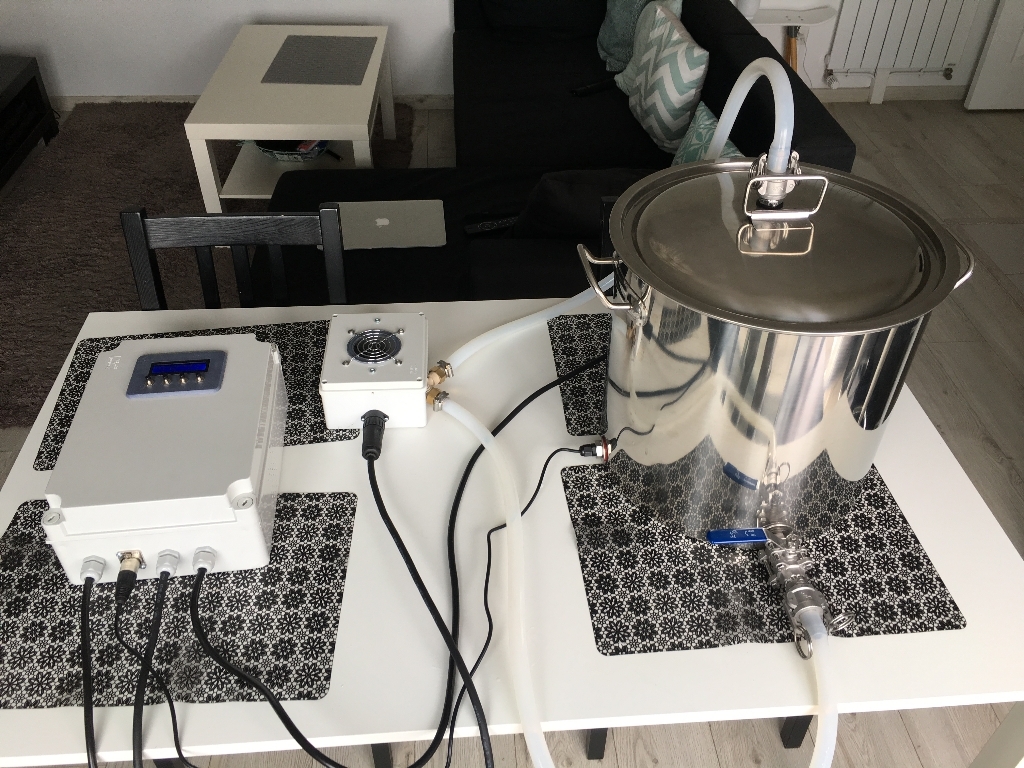

Il s'agit d'un brassage automatisé par Arduino qui tourne sous Open ArdBir avec pompe de circulation, je brasse en BIAB.
Le boîtier de contrôle:

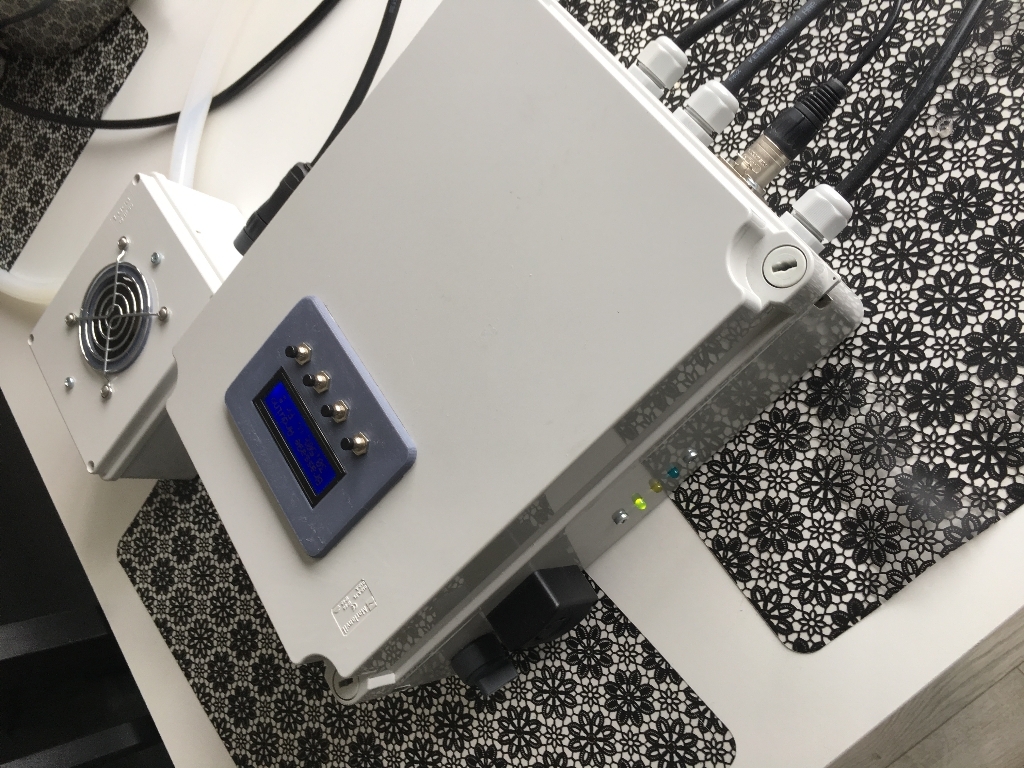

C'est un ancien coffret électrique que j'ai modifié, j'ai installé un sectionneur sur le flanc ainsi que le buzzer et 3 led (sous tension, pompe, résistance).

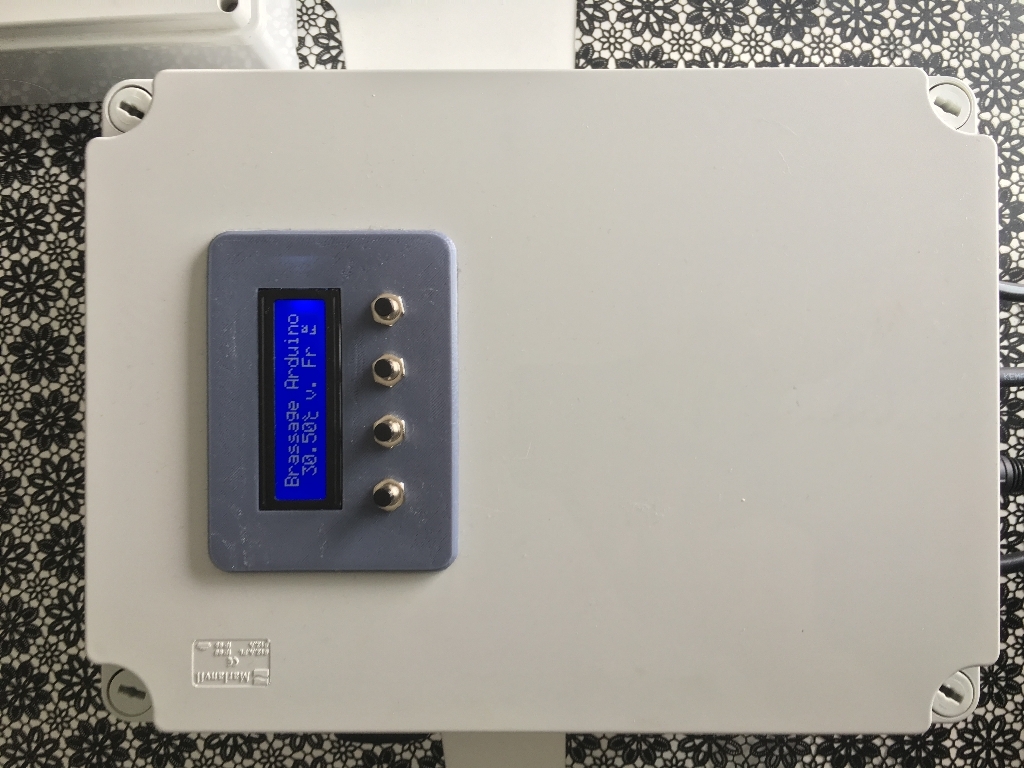

En facade, j'ai modélisé et imprimer en 3d un plastron qui intègre l'écran LCD 16x2 ainsi que les 4 boutons poussoir de commande.

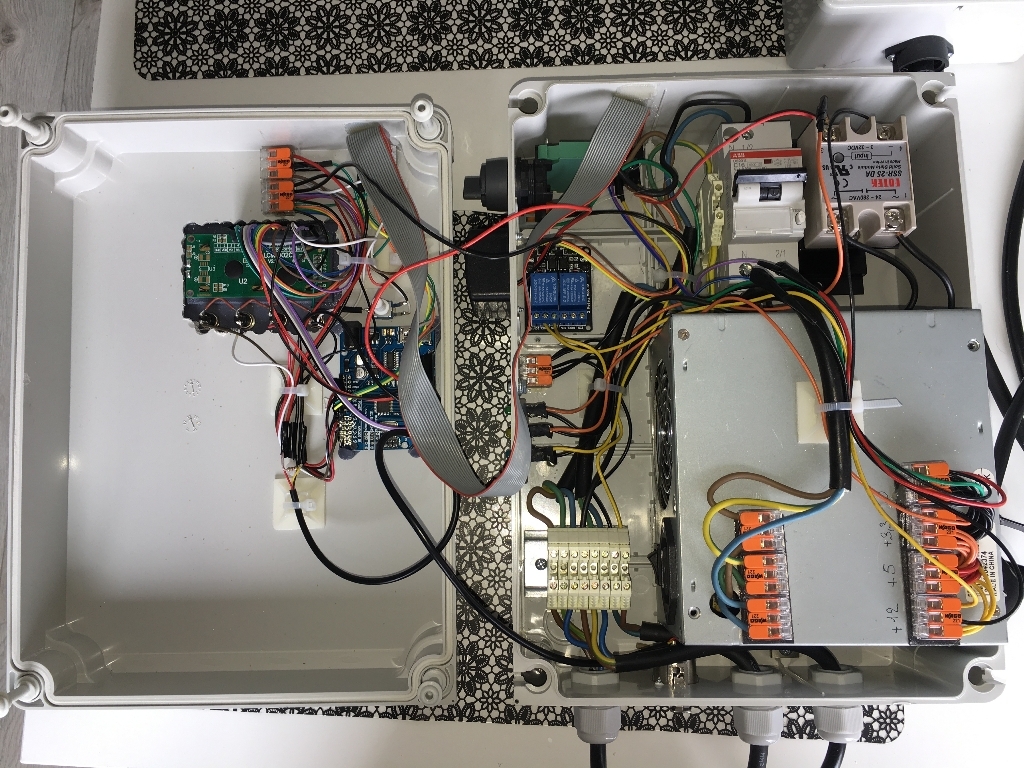

l'intérieur du coffret, bon ok c'est un peu le bordel
il est composé d'une alimentation de pc ATX, disjoncteur différentiel 30mA 16 A pour plus de sécurité, un relais SSR de 25A pour la résistance de chauffe, un Shield relais pour la pompe et bien sûr, l'arduino UNO et son LCD.La cuve maintenant;
Bergland 33 litres

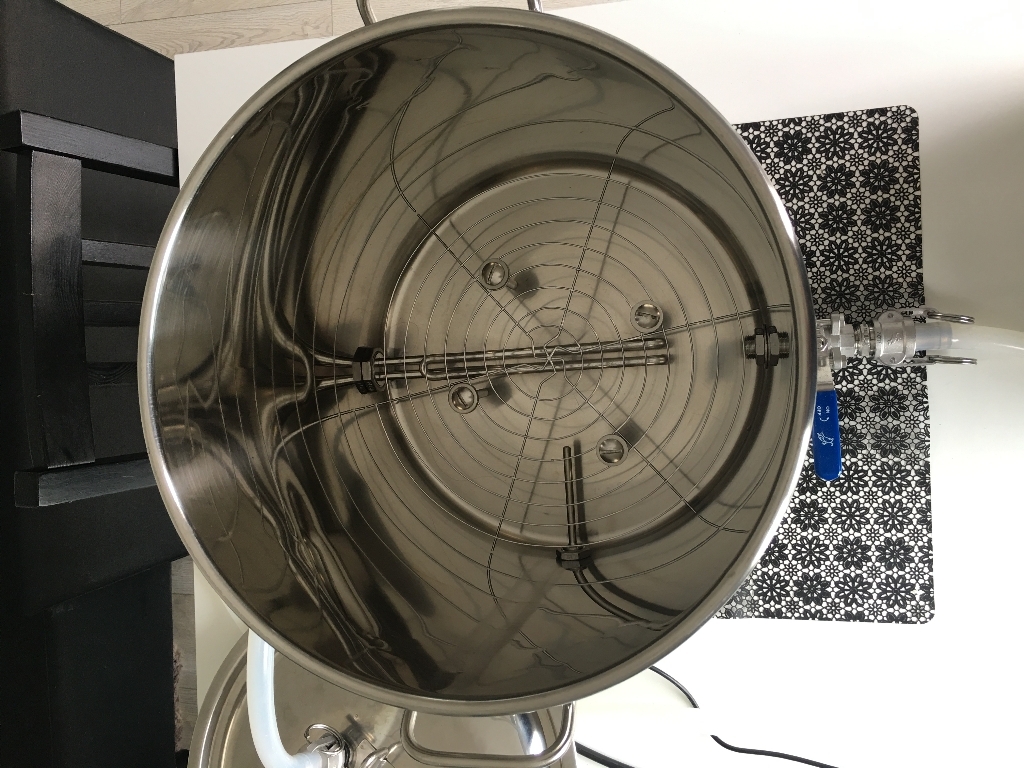

Elle se compose d'une résistance de 2,5 kw et vanne 3 pièces Canard Rouge, une sonde de température DS18b20 100mm et une grille pour éviter que le sac ne touche la résistance( c'est une volette à gâteau que j'ai modifié avec des vis inox)

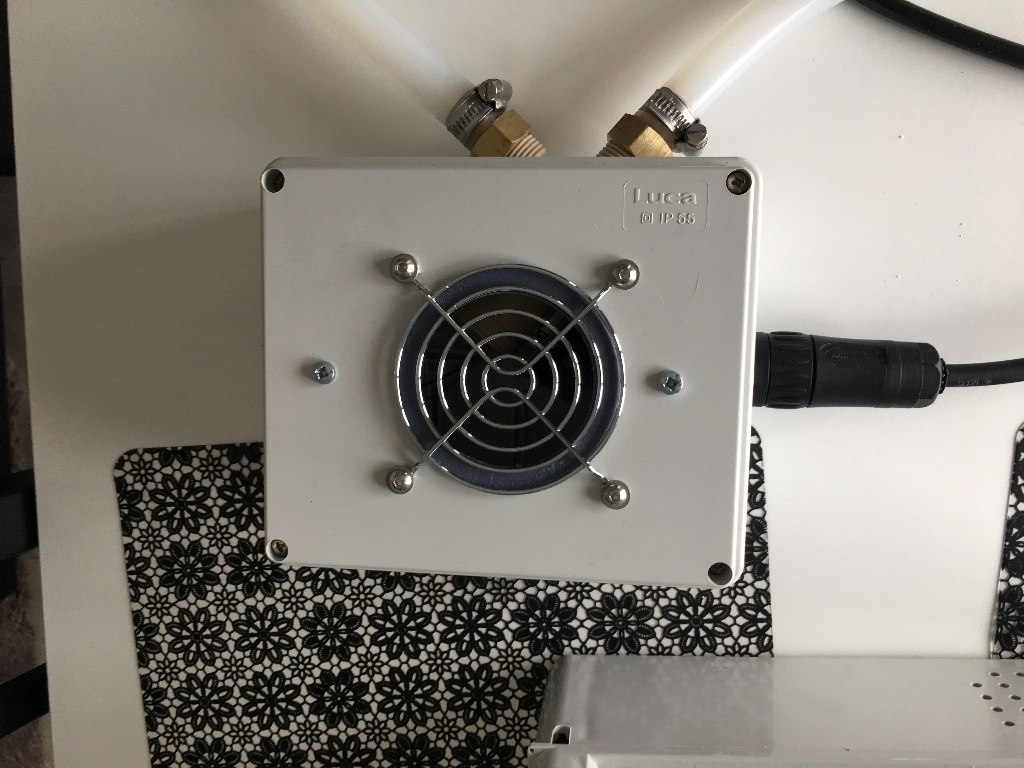

J'ai intégré la pompe de recirculation eau chaude 12V dans un petit boîtier (je trouve que ça fait plus propre), elle est fixée à l'intérieur grâce à une équerre imprimée en 3D, tuyaux silicone alimentaire et Camlocks Canard rouge.
J'ai surement oublié de décrire beaucoup de choses.
