Ah pas mal ça, je savais pas que ça existait... Je le note pour ma future V2 !Gamb a écrit :Sinon sur le site du canard, il proposait un joint silicone à mettre à la place de l'olive.
Micros et Picos ⇒ La pico du Môot
Règles du forum
Chers membres, merci de prendre connaissance et respecter les quelques règles de bon sens suivantes avant de poster votre message :
- Vous assurer que vous postez dans la bonne rubrique
- Vérifier qu'il n’existe pas déjà une réponse à votre question ou un sujet identique
- Prendre conscience que vos propos n’engagent que vous et que vous devrez en assumer la paternité
- Vérifier les sources des informations que vous diffusez, en vous assurant le cas échéant de respecter les droits d’auteur qui peuvent être liés aux informations, images ou documents cités
- Prendre soin de respecter vos interlocuteurs et bannir les insultes et autres propos diffamatoires ou dégradants
- Vous assurer de rester autant que faire se peut dans le sujet exposé
- Prendre le temps de vérifier l’orthographe et la grammaire de votre message
Merci par avance de votre contribution à préserver le bon esprit de ce forum.
Chers membres, merci de prendre connaissance et respecter les quelques règles de bon sens suivantes avant de poster votre message :
- Vous assurer que vous postez dans la bonne rubrique
- Vérifier qu'il n’existe pas déjà une réponse à votre question ou un sujet identique
- Prendre conscience que vos propos n’engagent que vous et que vous devrez en assumer la paternité
- Vérifier les sources des informations que vous diffusez, en vous assurant le cas échéant de respecter les droits d’auteur qui peuvent être liés aux informations, images ou documents cités
- Prendre soin de respecter vos interlocuteurs et bannir les insultes et autres propos diffamatoires ou dégradants
- Vous assurer de rester autant que faire se peut dans le sujet exposé
- Prendre le temps de vérifier l’orthographe et la grammaire de votre message
Merci par avance de votre contribution à préserver le bon esprit de ce forum.
-
Môot
- Ch'ti nouveau
- Messages : 86
- Inscrit depuis : 10 ans 8 mois
- Mon équipement : En cours de construction : http://www.brassageamateur.com/forum/ftopic25541.html
- Brasseur : Amateur
- Localisation : Toulouse
- A été remercié : 5 fois
Re: La pico du Môot
-
Gamb
- Brasseur
- Messages : 1721
- Inscrit depuis : 15 ans 6 mois
- Mon équipement : Pico "v2.1" 80L max - 3 cuves, gaz, manifold et contre-courant :
http://gamb.fr/pico2.php - Brasseur : Amateur
- Localisation : Revel 31 (lorrain d'origine !)
- A remercié : 105 fois
- A été remercié : 116 fois
-
Môot
- Ch'ti nouveau
- Messages : 86
- Inscrit depuis : 10 ans 8 mois
- Mon équipement : En cours de construction : http://www.brassageamateur.com/forum/ftopic25541.html
- Brasseur : Amateur
- Localisation : Toulouse
- A été remercié : 5 fois
Re: La pico du Môot
Eh ben oula, j'ai fais la connaissance de pas mal de brassams toulousain ce WE, et ce fût fort sympathique ! Vivement la prochaine !
J'ai également récupéré du matos pour équiper mes cuves, du coup dimanche j'étais au taquet !

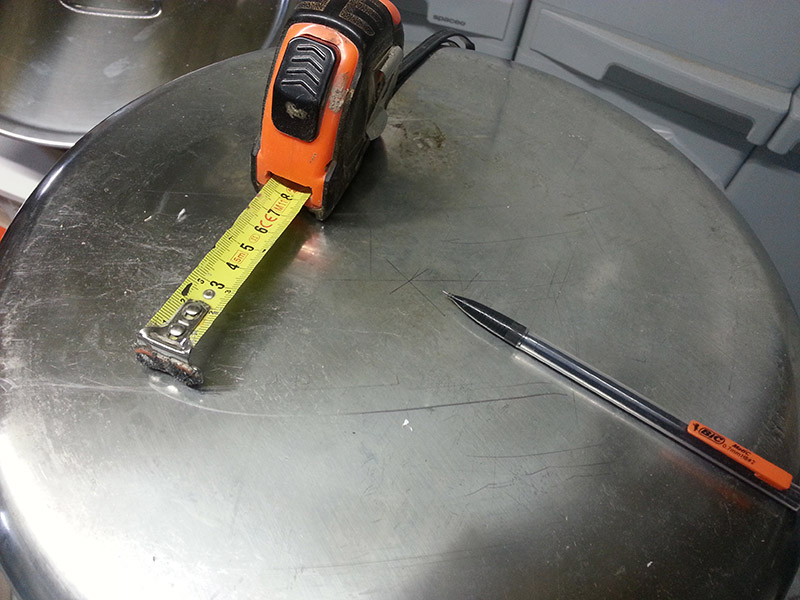

On attaque à préparer le trou avec repérage (ici le fond de la cuve tampon) :

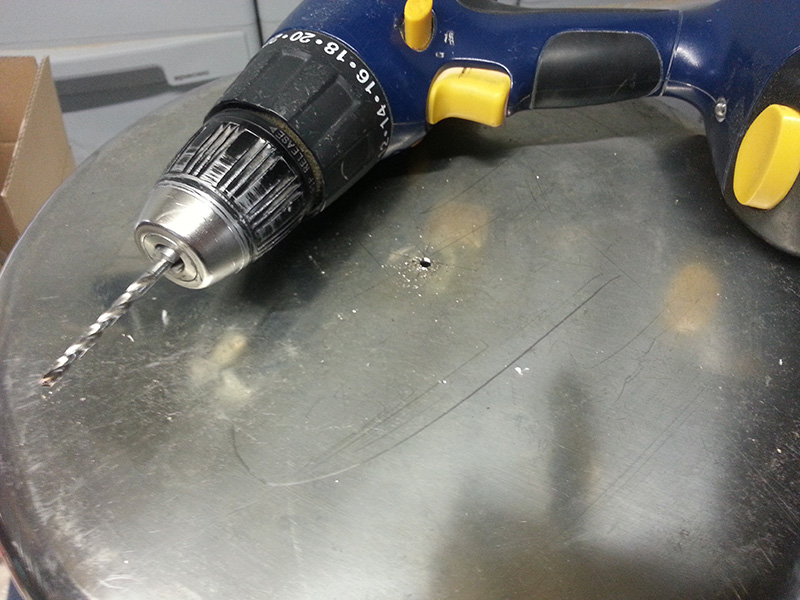

On fait un pré-trou :

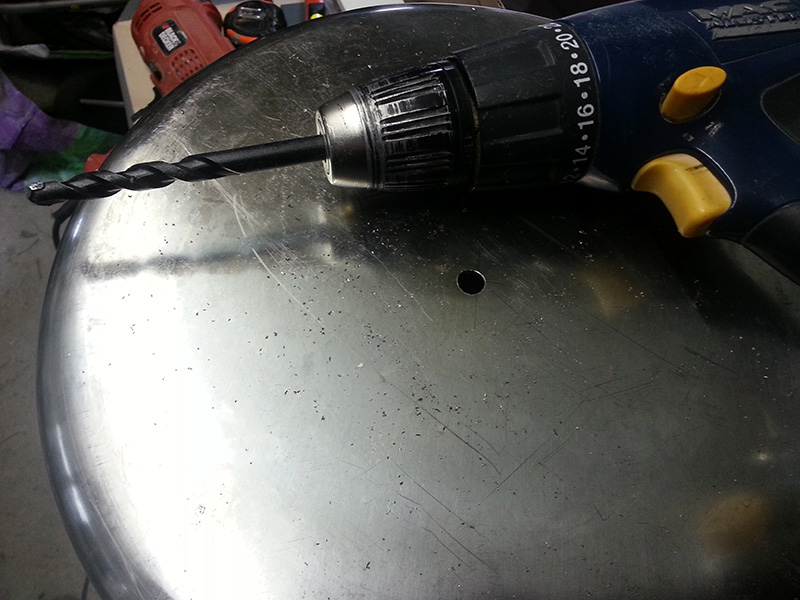

On agrandi le trou pour faire passer l'emporte pièce :

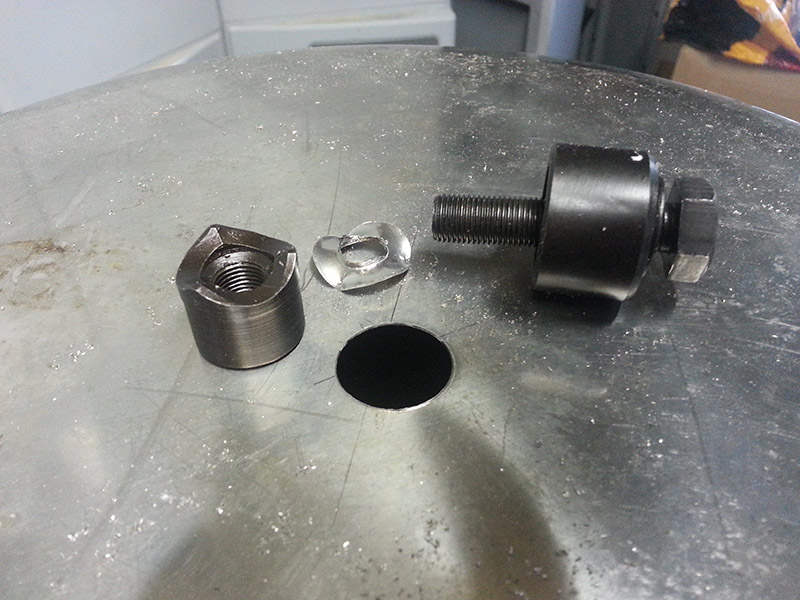

Et on perce avec l'emporte pièce :

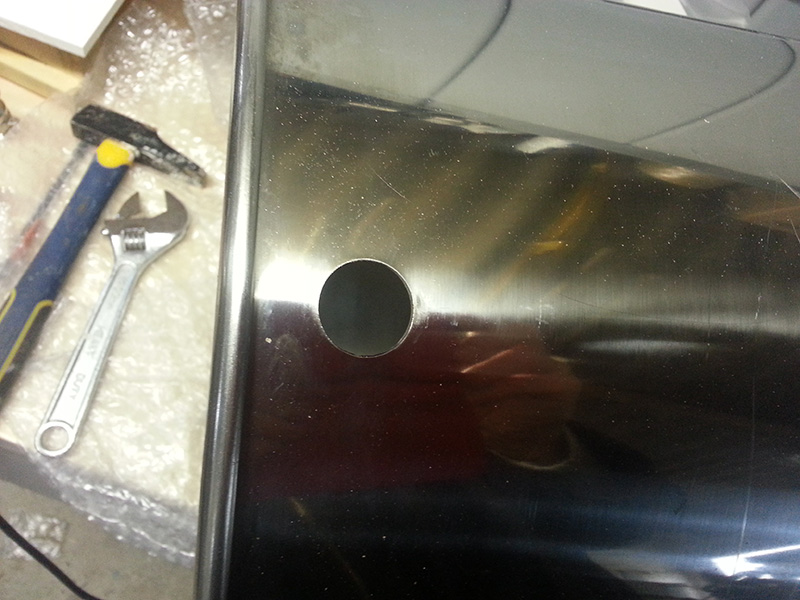

1,2 3 p'tits trous, 4,5,6...

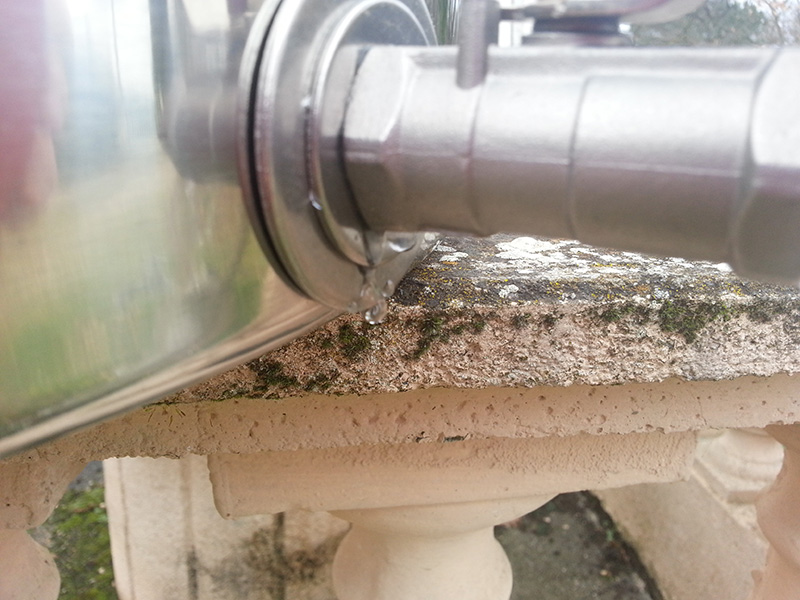

8 trous plus tard, on équipe les cuves et on fait les premiers tests en eau :
Echec !!! On démonte et on recommence ! C'est mieux avec un joint de chaque côté de la paroi...

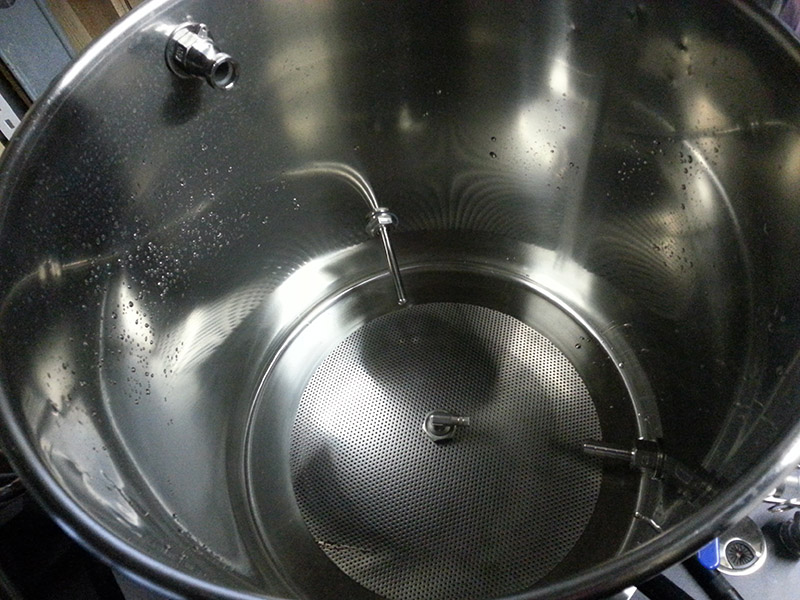

Une petite vue de la cuve d'empat' avec la sortie vanne en bas, le doigt de gant pour la sonde température un peu au dessus et le port camlock en haut pour la douchette/ boule CIP (c'est encore en projet j'ai encore rien fait de ce côté là...) :

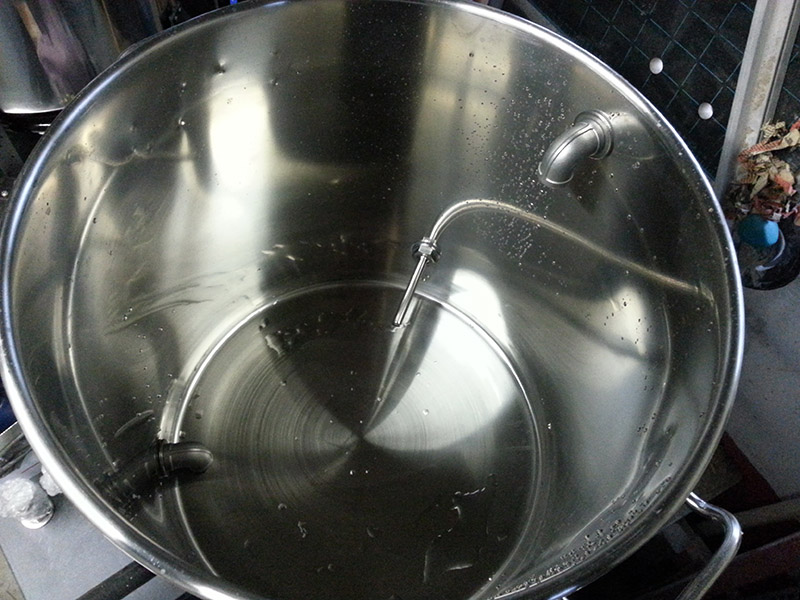

Une petite vue de la cuve ébu (équipement temporaire, il me manque encore la quincaille inox qui va bien) :

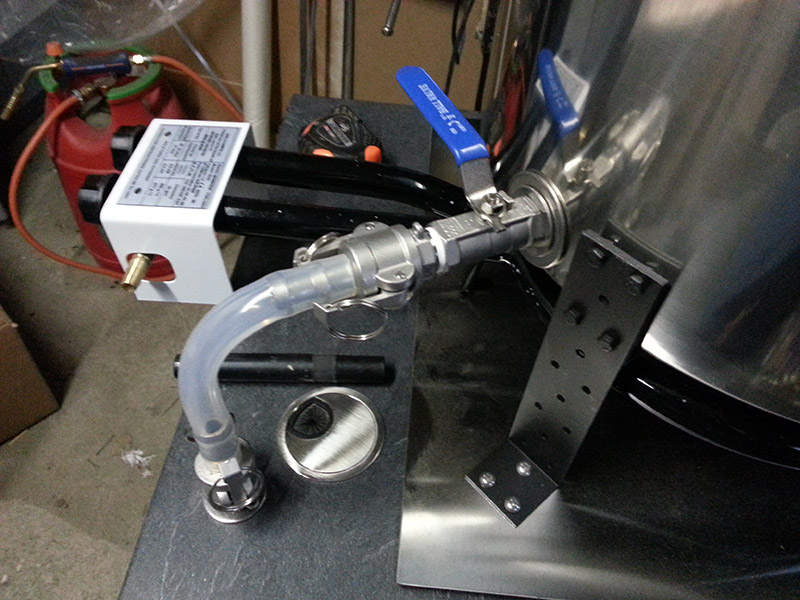

Et petite vu de la cuve d'empatage sur supports avec le petit toyo qui va bien :
Je n'ai pas pu équiper la cuve tampon, notre cher canard ayant zappé la 2eme page de ma commande (faut arrêter la picole quand on prépare les commandes !
) mais je devrais récupérer tout ca d'ici le WE prochain !
J'ai également récupéré du matos pour équiper mes cuves, du coup dimanche j'étais au taquet !
On attaque à préparer le trou avec repérage (ici le fond de la cuve tampon) :
On fait un pré-trou :
On agrandi le trou pour faire passer l'emporte pièce :
Et on perce avec l'emporte pièce :
1,2 3 p'tits trous, 4,5,6...
8 trous plus tard, on équipe les cuves et on fait les premiers tests en eau :
Echec !!! On démonte et on recommence ! C'est mieux avec un joint de chaque côté de la paroi...
Une petite vue de la cuve d'empat' avec la sortie vanne en bas, le doigt de gant pour la sonde température un peu au dessus et le port camlock en haut pour la douchette/ boule CIP (c'est encore en projet j'ai encore rien fait de ce côté là...) :
Une petite vue de la cuve ébu (équipement temporaire, il me manque encore la quincaille inox qui va bien) :
Et petite vu de la cuve d'empatage sur supports avec le petit toyo qui va bien :
Je n'ai pas pu équiper la cuve tampon, notre cher canard ayant zappé la 2eme page de ma commande (faut arrêter la picole quand on prépare les commandes !
) mais je devrais récupérer tout ca d'ici le WE prochain !-
Gamb
- Brasseur
- Messages : 1721
- Inscrit depuis : 15 ans 6 mois
- Mon équipement : Pico "v2.1" 80L max - 3 cuves, gaz, manifold et contre-courant :
http://gamb.fr/pico2.php - Brasseur : Amateur
- Localisation : Revel 31 (lorrain d'origine !)
- A remercié : 105 fois
- A été remercié : 116 fois
Re: La pico du Môot
Coucou moumoute,
Roh ça brille ! Et le beau fond filtrant, impeccable
Pour la douchette, je vois trois solutions :
- La boule de lavage comme déjà vu
- Un cylindre percé de trou : https://s2.qwant.com/thumbr/?u=http%3A% ... 72ad28.jpg
- Un demi bol, ou un cercle un peu comme ça : https://s1.qwant.com/thumbr/?u=http%3A% ... side_1.jpg
Détail du truc : https://s2.qwant.com/thumbr/?u=http%3A% ... action.jpg
Pour la boule CIP, il y a celle de brouwland en 1/4" mais gaffe au prix
Sinon on trouve des boules sur ebay à 12 euros en 1/2", j'en ai commandé alors je pourrais bientot te dire ce que ça vaut.
Si tu veux des liens "commerciales" -> MP De plus, quand j'aurai finalisé le manifold, j'aurai surement des pièces en rab (genre les sections de tube avec extrémités filetés).
Tu avances bien ! Ca sent la fin, plutot le début des choses sérieuses
Ton système de débitmètre me plait, j'y réfléchis pour le bloc pompes.
Bonne continuation et bonjour à tes voisins bêêêêe
Roh ça brille ! Et le beau fond filtrant, impeccable
Pour la douchette, je vois trois solutions :
- La boule de lavage comme déjà vu
- Un cylindre percé de trou : https://s2.qwant.com/thumbr/?u=http%3A% ... 72ad28.jpg
- Un demi bol, ou un cercle un peu comme ça : https://s1.qwant.com/thumbr/?u=http%3A% ... side_1.jpg
Détail du truc : https://s2.qwant.com/thumbr/?u=http%3A% ... action.jpg
Pour la boule CIP, il y a celle de brouwland en 1/4" mais gaffe au prix
Sinon on trouve des boules sur ebay à 12 euros en 1/2", j'en ai commandé alors je pourrais bientot te dire ce que ça vaut.Si tu veux des liens "commerciales" -> MP
De plus, quand j'aurai finalisé le manifold, j'aurai surement des pièces en rab (genre les sections de tube avec extrémités filetés).Tu avances bien ! Ca sent la fin, plutot le début des choses sérieuses
Ton système de débitmètre me plait, j'y réfléchis pour le bloc pompes.Bonne continuation et bonjour à tes voisins bêêêêe
-
bazoo
- Maître Brasseur
- Messages : 4380
- Inscrit depuis : 19 ans 6 mois
- Je suis tuteur : oui
- Mon équipement : Picolot 50l chauffage gaz http://www.brassageamateur.com/forum/ftopic21961.html
- Brasseur : Amateur
- Localisation : gramat 46
- A remercié : 270 fois
- A été remercié : 248 fois
-
miko
- Assistant
- Messages : 838
- Inscrit depuis : 11 ans 3 mois
- Mon équipement : Cuve brassage inox Polsinelli 50L
Cuve fermentation inox Polsinelli 50L
Serpentin chill'in inox 50
Moulin Megadirect
Sac Brew In Bag
Hop-spider inox Arborfab
Dry-hopper inox Arborfab
Dames-jeannes verre
Densimètre/réfractomètre
Capsuleuse colonne
1 opinel - Brasseur : Amateur
- Localisation : 40500 AUDIGNON
- A remercié : 85 fois
- A été remercié : 70 fois
Re: La pico du Môot
super pico en construction, en mode "porn-inox", avec plein de tutos, je m'abonne aussi !! (mais ne le dis pas à Gamb, je veux pas qu'il croie que je lui fais des infidélités )
Miko
)Miko
-- La Bière Du Grisou --
-
RouxDeSecours
- Arpette
- Messages : 480
- Inscrit depuis : 11 ans 2 mois
- Brasseur : Amateur
- Localisation : toulouse
- A été remercié : 21 fois
Re: La pico du Môot
bon d'ici a ce que je post une pico il y aura quelques mois . mais je serai dans les clous de l'InoXXXporn . le canard rouge va y contribuer grandement .
ToulouZrePreZent ...
ToulouZrePreZent ...
-
Gamb
- Brasseur
- Messages : 1721
- Inscrit depuis : 15 ans 6 mois
- Mon équipement : Pico "v2.1" 80L max - 3 cuves, gaz, manifold et contre-courant :
http://gamb.fr/pico2.php - Brasseur : Amateur
- Localisation : Revel 31 (lorrain d'origine !)
- A remercié : 105 fois
- A été remercié : 116 fois
Re: La pico du Môot
Eh oui c'est vrai ça, tu comptes revenir dans le droit chemin
Je savais pas si c'était officiel alors j'en ai as parlé sur le chat ^^
J'ai trouvé ces piècettes par hasard ce matin (sur un autre forum
), ça peut donner des idées :
https://www.brewhardware.com/product_p/spincycle.htm
https://www.brewhardware.com/product_p/flowsightcam.htm
Je savais pas si c'était officiel alors j'en ai as parlé sur le chat ^^
J'ai trouvé ces piècettes par hasard ce matin (sur un autre forum
), ça peut donner des idées :https://www.brewhardware.com/product_p/spincycle.htm
https://www.brewhardware.com/product_p/flowsightcam.htm
-
Môot
- Ch'ti nouveau
- Messages : 86
- Inscrit depuis : 10 ans 8 mois
- Mon équipement : En cours de construction : http://www.brassageamateur.com/forum/ftopic25541.html
- Brasseur : Amateur
- Localisation : Toulouse
- A été remercié : 5 fois
Re: La pico du Môot
Eh pas mal le sight glass, j'en avais cherché un pendant un moment puis laissé tomber car trop cher et tout en clamp... A l'origine je voulais le mettre sur la colonne de cuivre juste en dessous du débitmètre.
Du coup c'est plutôt la version sans camlock qui m'intéresserait :
https://www.brewhardware.com/product_p/flowsightfpt.htm
Par contre c'est du NPT... quoiqu'en forçant un peu et avec un bon rouleau de téflon on doit pouvoir coller ça sur nos raccord BSP ?
Du coup c'est plutôt la version sans camlock qui m'intéresserait :
https://www.brewhardware.com/product_p/flowsightfpt.htm
Par contre c'est du NPT... quoiqu'en forçant un peu et avec un bon rouleau de téflon on doit pouvoir coller ça sur nos raccord BSP ?
-
Gamb
- Brasseur
- Messages : 1721
- Inscrit depuis : 15 ans 6 mois
- Mon équipement : Pico "v2.1" 80L max - 3 cuves, gaz, manifold et contre-courant :
http://gamb.fr/pico2.php - Brasseur : Amateur
- Localisation : Revel 31 (lorrain d'origine !)
- A remercié : 105 fois
- A été remercié : 116 fois
Re: La pico du Môot
Plop moumoute
J'ai regardé vite fait sur google, à première vue j'aurai dit nan incompatible mais en fait ça passe peut être tout en étant moins étanche
Sinon il existe des adaptateur NPT - BSP en 1/2", pour quelques dollars sur la bay.
Je pense me prendre une version Camlock pour la connecter à différent endroit suivant l'étape de brasse.
Je commande pas de suite, j'explore ce site avec plein de stuff intéressant plutot pas trop cher (gaffe la douane).
A+
J'ai regardé vite fait sur google, à première vue j'aurai dit nan incompatible mais en fait ça passe peut être tout en étant moins étanche
Sinon il existe des adaptateur NPT - BSP en 1/2", pour quelques dollars sur la bay.
Je pense me prendre une version Camlock pour la connecter à différent endroit suivant l'étape de brasse.
Je commande pas de suite, j'explore ce site avec plein de stuff intéressant plutot pas trop cher (gaffe la douane).
A+
