Micros et Picos ⇒ Usine à bierounette de Brrutch

[mickey99]

Très très beau boulot !!!
félicitation

[alex73]

ouai, ça a de la gueule en effet

bravo

[Brrutch]

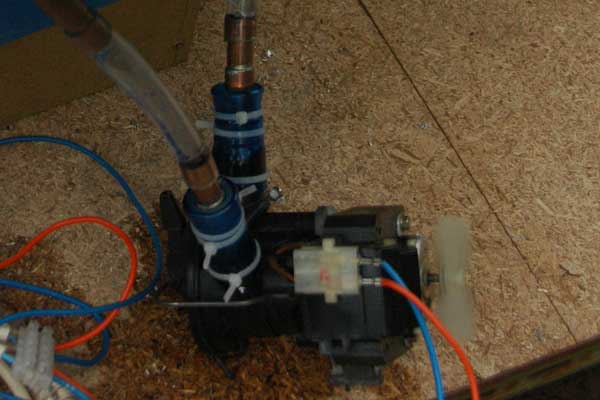

Merci , mais c'est surtout grâce aux très belles réalisations de ce forum que ca a été, en tout cas je me suis bien marré à bricoler tout ça. Voiçi la suite. Pour transférer les liquides d'une cuve à l'autre j'ai désossé des machines à laver et récupéré les pompes et quelques colliers de serrage.

Le liquide doit arriver par gravité dans le corps de la pompe pour pouvoir être refoulé, à placer plus bas que les cuves donc. Pour les connexions, j'ai découpé des embouts de tuyau qui servent normalement dans des appareillages respiratoires. C'est approximatif mais ça tient le coup, même à chaud (sauf là, où ça fuit ) :



Côté canalisation, c'est un petit raccord fait de deux bouts de tubes de cuivre emmanchés l'un dans l'autre. Le tout tient avec des colliers de serrage "électrique", beaucoup moins chers que les colliers métalliques.

Avec un morceau du filtre du lave vaisselle, j'ai fait une pale d'agitation fixée sur un axe en tube de cuivre. Elle est entrainée par un moteur de photocopieur en 12V (alim de PC).

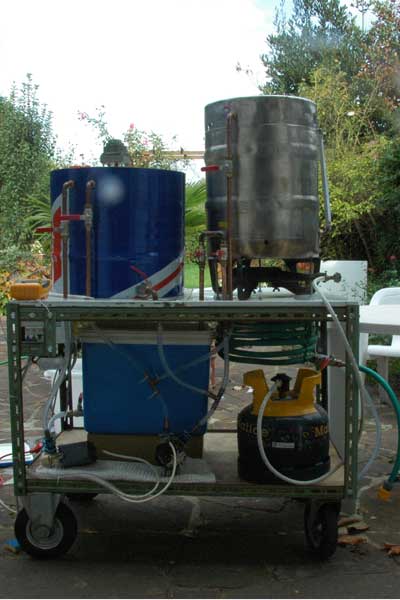

Après ajout d'une cuve tampon à base de gacière, et de trois interrupteurs, ca donne ça :

[marti]

et bééééhhhh !!!!

bravo !!
joli bricolage !!!

le pire, c'est qu'il faut moins d'une minute pour suivre la création de cette pico...
et que derrière il y a des dizaines d'heures de travail...

[libertluc]

Tres belle réalisation
tiens nous au courant deton premier brassin

[alex73]

Pas mieux

[Brrutch]

N’en jetez plus !
C’est bien gentil d’avoir l’usine à bière, mais il faut aussi un moulin pour pouvoir en profiter.

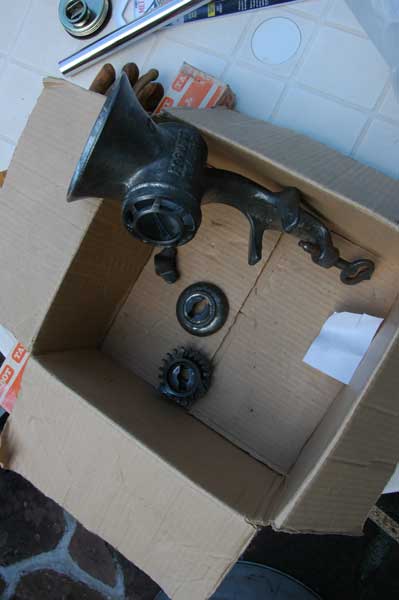

Au début je comptais faire avec un hachoir à viande, 4euros chez l’Abbé Pierre, mais les essais ont pas été très concluants, même en essayant différentes « lames ».



Ca coupait le grain plus que ça ne le broyait, et puis niveau rendement c’était blocage assuré après trois tours de manivelle… Après quelques modifs pour espacer la « lame la moins pire » c’était toujours aussi boiteux.

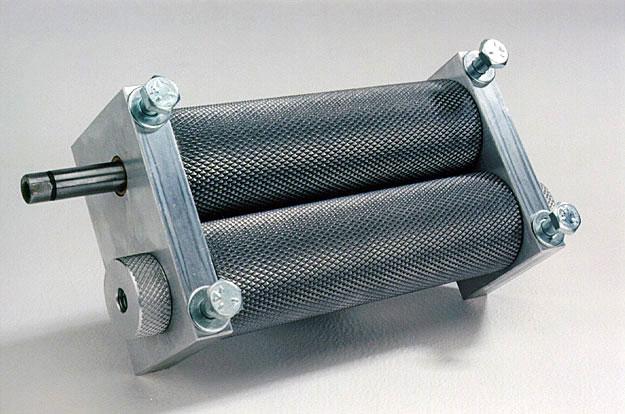

Un concasseur à rouleaux c’est bien trop cher pour mon banquier, un moulin Broubrou aussi du reste. Je me suis fait aider pour faire un moulin maison. On s’est inspiré de l'arme absolue , ça :

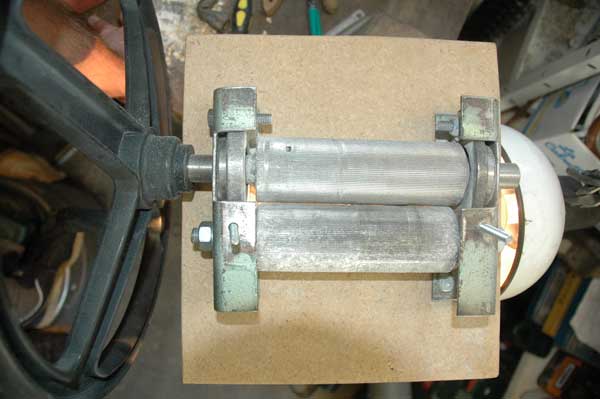

Et après quelques heures de scie à métaux, de tour et de soudure, ça donnait ça :



Les rouleaux sont fait avec des gros tubes de chauffage fermés aux extrémités avec des rondelles soudées qui se trouvaient dans des amortisseurs de Twinggooo. L’axe du rouleau « fixe » est tout simplement un tube de chauffage de diamètre inférieur qui traverse de part en part et qui a ensuite été soudé sur chaque rondelle. Les roulements à billes sont maintenus de chaque côté dans des flasques usinées dans un raccord, toujours pour tuyaux de chauffage central. Une tige filetée traverse le rouleau « libre » ainsi que deux roulements à billes situés de chaque côté (pas visibles sur la photo). L'écartement se règle avec deux rondelles excentriques un peu épaisses (pas visibles sur la photo).

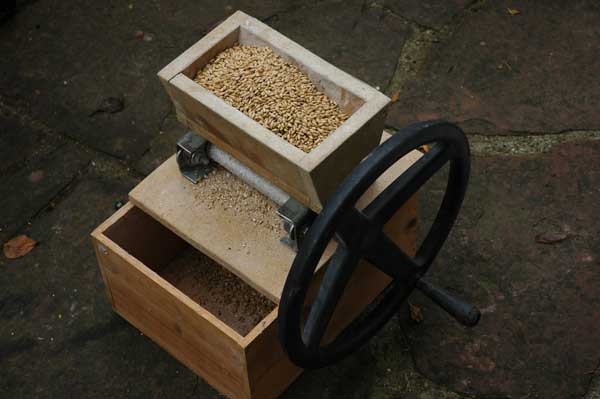

Deux chutes de cornière un peu solide, une planche, quelques rondelles et boulons pour solidariser le tout et le tour est joué. L’entraînement se fait par un volant pour enrouler les bâches de piscine en attendant d’en réaliser un autre avec un volant de machine à laver.
L’ensemble repose sur une caisse de rouge.

[libertluc]

La pico c'est bien
mais le moulin la chapeau bas

[libertluc]

Si tu veux le commercialiser je crois que plusieurs membres du furum vons se ruer desus

[libertluc]

surtout vu la photo de la mouture (filtration super garantie) je suis preneur
